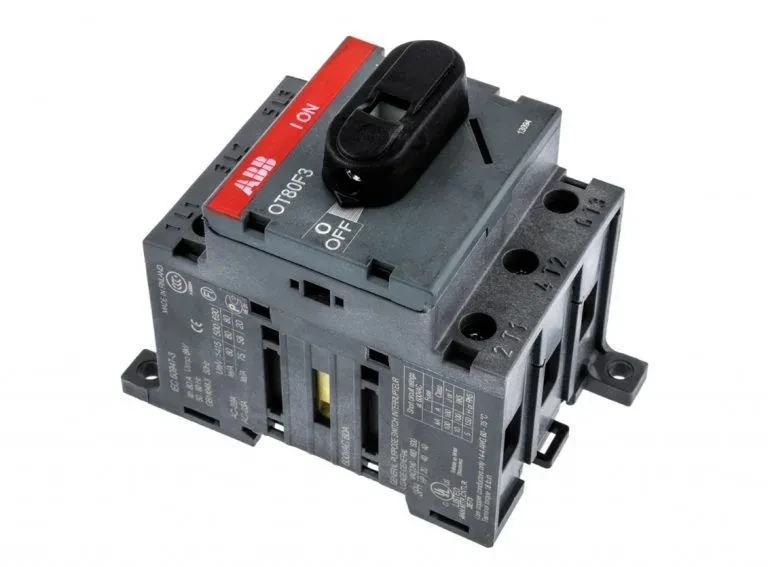

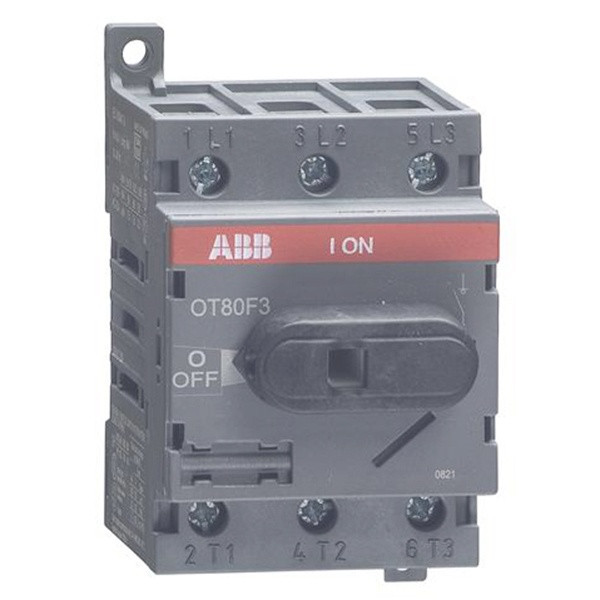

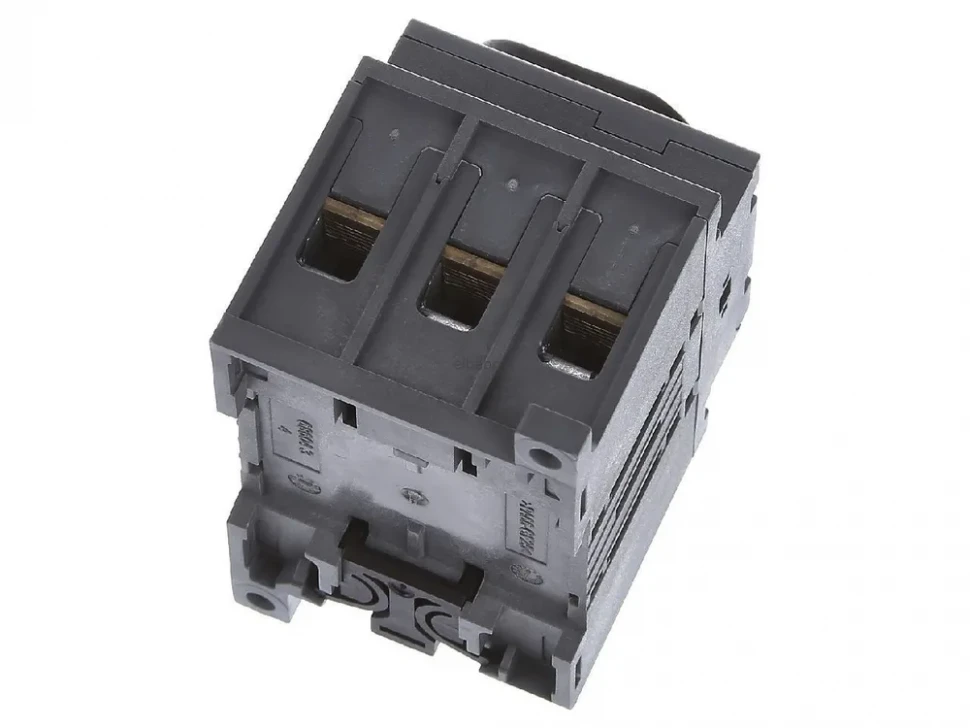

Рубильник ABB OT80F3 80А 3P на DIN-рейку или монтажную плату (с ручкой) 1SCA105798R1001

Рубильник ABB OT80F3 предназначен для управления и коммутации трехфазных цепей с максимальным напряжением 690 В и силой тока 80 А. Он оборудован тремя полюсами для подключения трех фаз и устанавливается на DIN-рейку для удобства монтажа. Рукоятка рубильника имеет прямую форму для быстрого и удобного управления, а корпус соответствует классу защиты IP20 для предотвращения попадания пыли и влаги. Механическая износоустойчивость составляет 20000 циклов, а электрическая – 10000. Применяется для включения и отключения нагрузки в электроустановках, например, в распределительных щитах или шкафах управления.

Номинальный условный ток короткого замыкания (I nc ):

(предохранитель 100 А, ≤ 415 В) 50 кА
(предохранитель 100 А, 500 В) 100 кА
(предохранитель 80 А, 690 В) 50 кА

Номинальный рабочий ток AC-21A (I e ):

(380 ... 415 В) 80 А
(500 В) 80 А
(690 В) 80 А

Номинальный рабочий ток AC-22A (Ie ) :

(380 ... 415 В) 80 А
(500 В) 80 А
(690 В) 80 А

Номинальный рабочий ток AC-23A (Ie ) :

(380 ... 415 В) 75 А
(500 В) 58 А
(690 В) 20 А

Номинальная рабочая мощность AC-23A (P e ):

(220 ... 240 В) 22 кВт
(400 ... 415 В) 37 кВт
(500 В) 37 кВт
(690 В) 18,5 кВт
