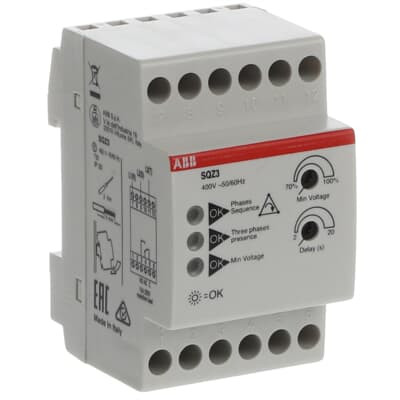

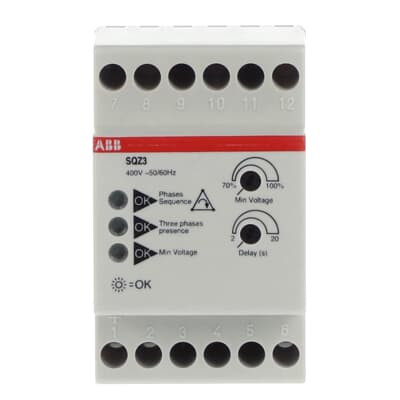

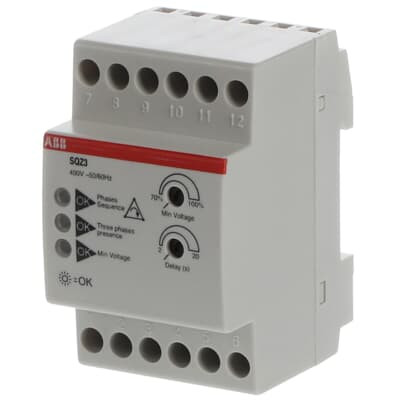

Реле перекоса фаз и падения напряжения SQZ3 ABB 2CSM111310R1331

Модульное реле SQZ3 с артикулом 2CSM111310R1331 от компании ABB представляет собой надежное устройство для контроля перекоса фаз, падения напряжения и изоляции в низковольтных системах. Оно разработано для обеспечения стабильной работы в различных промышленных условиях и защиты оборудования от нештатных ситуаций.

Основные характеристики:

• Тип изделия: Модульное реле перекоса фаз и падения напряжения, контроля изоляции
• Серия: SQZ3
• Количество модулей: 3
• Номинальное напряжение (Ur): 400 В переменного тока (AC)
• Номинальная частота: 50 / 60 Гц
• Коммутируемая способность контакта: 10 А
• Тип контакта: 1 ПК (переключающий контакт)
• Напряжение контакта: 250 В
• Диапазон настройки порога минимального напряжения: 70 - 100 % Un
• Диапазон настройки задержки срабатывания: от 2 до 20 секунд (только для аварии по минимальному напряжению)
• Потребляемая мощность: 1,5 Вт
• Способ монтажа: DIN-рейка
• Тип подключения: Винт
• Степень защиты: IP20
• Температура эксплуатации: -10…+55⁰ С
• Размер (В х Ш х Г): 80 х 65 х 100 мм
• Вес: 0,3 кг
• Производитель: ABB
• Страна производства: Италия

Функции и применение:

Реле SQZ3 2CSM111310R1331 выполняет следующие непрерывные контрольные функции в трехфазных сетях при 400 В переменного тока:

• Последовательность чередования фаз: Контроль правильной последовательности фаз.
• Обрыв фазы: Обнаружение обрыва одной из фаз.
• Минимальное напряжение: Регулируемый контроль минимального напряжения до 70% от номинального.

Если обнаружено одно из трех неисправностей, срабатывает выходное реле (контакт защитного переключения) с задержкой, которая регулируется от 2 до 20 секунд, только для минимального напряжения. Устройство контролирует:

• Звуковые сигналы тревоги
• Контакторы, управляющие двигателем
• Автоматические выключатели с катушками

Заключение:

Модульное реле SQZ3 с артикулом 2CSM111310R1331 от ABB является надежным решением для контроля и защиты трехфазных сетей. Его высокая точность и возможность настройки делают его идеальным выбором для промышленных систем, обеспечивая надежную работу и защиту оборудования в различных условиях эксплуатации.
